Разбираем ключевые параметры подбора глубинного вибратора: расчет диаметра булавы и длины вала, выбор мощности, шага перестановки и времени вибрирования.
Свежеуложенная бетонная смесь содержит вовлеченный воздух, воду и компоненты разной крупности — от мелкого песка до щебня. Без механического уплотнения в массиве остаются пустоты и раковины, из-за чего прочность готовой конструкции снижается минимум на 20%. Чтобы вытеснить пузырьки воздуха, компактно распределить заполнитель вокруг арматуры и поднять на поверхность излишки влаги, используют глубинные вибраторы. Под воздействием вибрации раствор разжижается, заполняет все полости опалубки и оседает почти на треть первоначального объема. Грамотный выбор оборудования исключает как появление непровибрированных зон, так и расслоение смеси.
Калькулятор подбора глубинного вибратора
Выберите конструкцию и укажите высоту заливки и просвет между стержнями арматуры. Калькулятор подберёт диаметр булавы, длину вала и шаг перестановки, а затем покажет подходящие валы с булавой и высокочастотные вибраторы из нашего каталога. Как считаются эти значения — в разделах ниже.
| Конструкция | Просвет в арматуре | Булава | Длина вала | Шаг перестановки |
|---|---|---|---|---|
| Плита, перекрытие 250 мм | 150 мм | 60 мм | от 1,3 м | до 70 см |
| Ленточный фундамент 1,2 м | 120 мм | 60 мм | от 2,2 м | до 70 см |
| Стена 3 м | 100 мм | 60 мм | от 4 м | до 70 см |
| Колонна 3,3 м | 70 мм | 60 мм | от 4,3 м | до 70 см |
| Густое армирование | 50 мм | 40 мм | по высоте + 1 м | до 45 см |
Конструкция и принцип действия виброуплотнителей
Классический погружной виброкомплект состоит из трех основных узлов: двигателя (привода), гибкого приводного вала со стальным вращающимся тросом внутри защитной оболочки и рабочего вибронаконечника — булавы. Внутри булавы размещен эксцентриковый вал. Вращательный момент от двигателя передается через трос к эксцентрику, создавая механические колебания высокой интенсивности.
По способу генерации колебаний и типу компоновки оборудование делится на две основные группы:
- Механические (маятниковые) вибраторы. Традиционная компоновка, где силовой привод стоит отдельно, а вибрация передается через вращающийся трос в гибком рукаве к эксцентрику наконечника. Рабочая частота большинства таких моделей составляет от 3 000 до 12 000 колебаний в минуту. Они просты в обслуживании, ремонтопригодны и эффективно справляются с густыми смесями с крупным и средним заполнителем.
- Высокочастотные (со встроенным двигателем или импульсные). Электродвигатель или преобразователь импульсов встроен непосредственно в вибробулаву, а к ней подходит лишь кабель питания в защитном рукаве. В конструкции нет длинного механического крутящегося троса. Такие наконечники совершают 10 000–24 000 колебаний в минуту (с частотой тока до 200 Гц), отличаются компактной амплитудой, герметичностью (класс защиты IP67–IP68) и минимальным механическим износом передаточных узлов, однако требуют подключения через преобразователь (внешний или встроенный в блок питания).
Диаметр булавы: привязка к армированию и радиусу действия
Диаметр вибронаконечника варьируется от 25 до 110 мм. Этот параметр определяет радиус распространения вибрационной волны и напрямую зависит от плотности арматурного каркаса:
- 25–35 мм (до 38 мм). Предназначены для густоармированных конструкций, тонких стенок, узких колонн, фундаментных перемычек и труднодоступных участков. Например, гибкий вал с булавой SAMSAN VPP 3840 позволяет свободно проходить между прутьями с минимальным шагом вязки.
- 40–60 мм. Универсальный размер для стандартного монолитного строительства: ростверков, ленточных и плитных фундаментов, перекрытий со стандартной сеткой армирования. Оптимальным решением для таких конструкций является вал с булавой в сборе 50мм 6м Koman.
- 70–110 мм. Наконечники большого калибра используются для неармированных или слабоармированных массивных конструкций: гидротехнических сооружений, массивных бетонных подушек, монолитных блоков. Они охватывают максимальный объем раствора за минимальное время.
Радиус эффективного действия булавы на практике составляет от 30 до 50 см (зависит от калибра наконечника и плотности бетона). Для прикидки радиус действия принимают около 8 диаметров булавы: у 38 мм это примерно 30 см, у 60 мм — около 48 см. По СП 70.13330 шаг перестановки — расстояние между соседними точками погружения — не должен превышать полутора радиусов действия, чтобы зоны уплотнения перекрывались без пропусков. Точный радиус конкретной модели указан в её паспорте.
Длина гибкого вала: расчет по глубине опалубки
Длина вала определяет, на какую глубину можно погрузить наконечник, не перемещая приводную станцию вслед за рабочим органом. Стандартный размерный ряд гибких валов составляет от 1 до 6 метров (в промышленных системах с внешними преобразователями — до 15–20 метров).
Для расчета требуемой длины рукава применяется базовое строительное правило:
Длина вала = высота опалубки (глубина монолита) + 1 метр.
Дополнительный метр необходим, чтобы вибробулава гарантированно доставала до основания нижнего слоя без чрезмерного натяжения шланга и критических перегибов защитной оболочки:
- До 1,5–2 метров. Малоэтажное строительство, заливка полов, тонких стяжек, армопоясов, отмосток.
- 3–4,5 метра. Стандартные ленточные фундаменты, ростверки, средние подпорные стены. В этих условиях удобен вал гибкий 4,5 метра Koman.
- 5–6 метров. Глубокие котлованы, монолитные колонны, высокие стены, заливные сваи.
Короткий вал вынуждает постоянно передвигать базу или удерживать силовой агрегат на весу. Слишком длинный рукав снижает маневренность на малых площадях и увеличивает общий вес оснастки.
Подбор мощности и типа привода
По источнику питания виброприводы делятся на электрические (однофазные 220 В, трехфазные 42 В и 380 В), бензиновые и пневматические.
- Однофазные 220 В. Универсальны для индивидуального и коммерческого строительства при наличии бытовой сети. Мощность бытовых версий составляет 0,7–1,2 кВт, полупрофессиональных — 1,3–2,5 кВт, как у привода БЕТОКС ЭПК-2200. Оборудование мощностью от 1,5 кВт способно работать длительное время без риска перегрева двигателя.
- Трехфазные 42 В и 380 В. Профессиональное оборудование высокой мощности (до 3–4 кВт и выше). Низковольтные модификации на 42 В, подключаемые через трансформатор, обеспечивают электробезопасность на влажных площадках.
- Бензиновые агрегаты. Оснащаются двигателем внутреннего сгорания на жесткой раме. Полностью автономны, рассчитаны на полевые условия при отсутствии электросетей, однако обладают большей массой и требуют регулярного обслуживания ДВС.
- Пневматические вибраторы. Работают от сжатого воздуха компрессора, не содержат электрических цепей, применяются в условиях повышенной влажности и на пожароопасных промышленных объектах.
| Параметр | Бытовые работы (частный сектор) | Общестроительные работы (средние объекты) | Промышленный монолит (тяжелые условия) |
|---|---|---|---|
| Мощность привода | 0,7–1,2 кВт | 1,3–2,5 кВт | 3,0–4,0+ кВт / Бензопривод |
| Диаметр булавы | 25–38 мм | 38–51 мм | 50–76+ мм |
| Длина гибкого вала | 1,0–2,0 м | 3,0–4,5 м | 5,0–6,0 м (и более) |
| Частота колебаний | 3 000–9 000 виб/мин | 4 000–12 000 виб/мин | 10 000–24 000 виб/мин |
Технологические правила виброуплотнения
Нарушение технологии вибрирования приводит к расслоению раствора (оседанию щебня на дно и скоплению воды на поверхности) либо к образованию внутренних каверн. При уплотнении бетона следует соблюдать регламент:

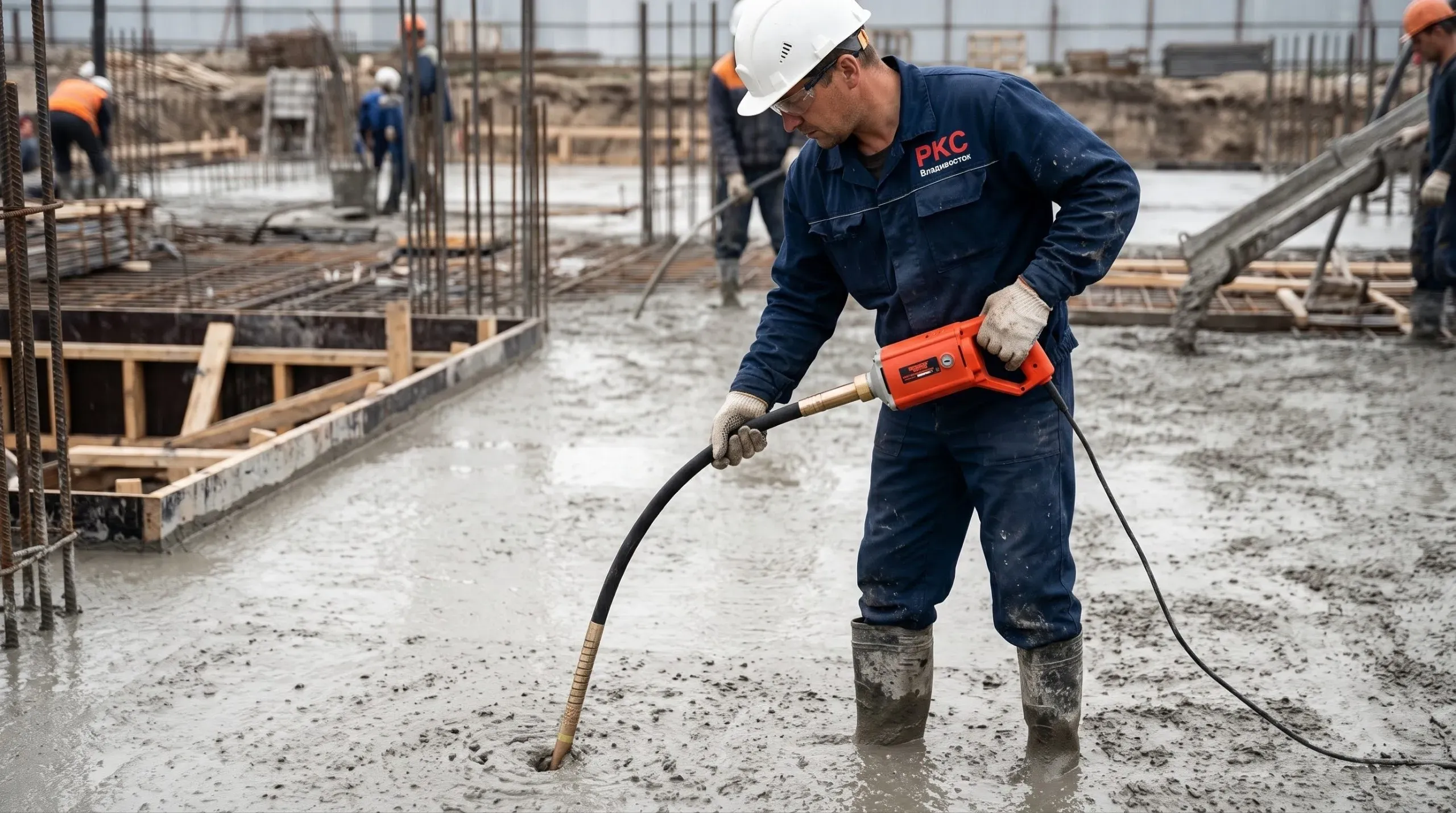

- Строгая вертикальность. Булаву опускают в бетонную смесь вертикально, не протягивая ее горизонтально сквозь толщу раствора.
- Время выдержки на точке. Оптимальная длительность вибрирования одной зоны — от 10 до 20 секунд. Сигналом завершения служит прекращение заметной осадки смеси, появление глянцевой пленки цементного молочка на поверхности и отсутствие выходящих пузырей воздуха.
- Зазор до опалубки и арматуры. Наконечник не должен упираться в щиты опалубки или плотно касаться арматурных стержней, иначе вибрация передается на каркас и нарушает сцепление уже схватившегося бетона в соседних зонах.
- Плавное извлечение. Извлекать вибробулаву необходимо медленно и равномерно (со скоростью около 8–10 см в секунду), чтобы освобождаемая полость успевала заплывать плотной массой раствора без образования пустот.
Коротко
- Калибр вибронаконечника подбирают под шаг арматурной сетки: для плотного армирования применяют булавы 25–38 мм, для фундаментов и перекрытий — 40–60 мм, для массивов без арматуры — до 110 мм.
- Необходимую длину гибкого вала рассчитывают по формуле «высота опалубки + 1 метр», чтобы наконечник доставал до дна конструкции без натяжения привода.
- Шаг перестановки — не больше полутора радиусов действия булавы (СП 70.13330); радиус для прикидки — около 8 диаметров булавы.
- Для частного строительства достаточен однофазный вибратор 220 В мощностью 0,7–1,5 кВт; на крупных объектах и при заливке тяжелых смесей требуются приводы от 1,5–2,5 кВт или автономные бензиновые станции.
- Каждую точку вибрируют строго вертикально в течение 10–20 секунд до образования цементного молочка, избегая жесткого контакта наконечника со щитами опалубки и арматурой.
Частые вопросы
Какой диаметр булавы нужен для фундамента?
Булава должна проходить между стержнями арматуры с запасом не меньше 10 мм. Для ленточных фундаментов и ростверков со стандартным каркасом обычно подходят булавы 40–60 мм, при редком армировании — крупнее. Точнее — по просвету в калькуляторе выше.
Какой длины нужен гибкий вал?
Высота опалубки или глубина конструкции плюс 1 метр: для стены 3 м — вал от 4 м. Валы с булавой у нас есть длиной 3, 4 и 6 м.
На каком расстоянии переставлять вибратор?
Не дальше полутора радиусов действия булавы. Для булавы 50 мм с радиусом около 40 см это примерно 60 см между точками погружения.
Сколько вибрировать бетон в одной точке?
Обычно 10–20 секунд — пока смесь перестанет оседать, на поверхности появится цементное молочко и перестанут выходить пузырьки воздуха.
Подойдёт ли вал Samsan к любому приводу?
Нет, разъём вала должен совпадать с разъёмом привода: у Samsan это M10 или F10. Калькулятор показывает совместимые приводы рядом с каждым валом.
