Калькулятор провода ПНСВ для прогрева бетона: метры, петли, бухты и холодные концы АПВ-4. Как выбрать ТСДЗ-63, ТСДЗ-80 или КТПТО-80 и прогреть бетон в мелкощитовой опалубке.
Зимой бетон в опалубке не набирает прочность сам: при морозе вода в смеси замерзает, твердение останавливается, а лёд разрывает ещё слабую структуру. Такой бетон после оттаивания теряет часть прочности, и исправить это уже нельзя. Поэтому при отрицательных температурах бетон греют — чаще всего проводом ПНСВ от понижающего трансформатора.
Ниже — как прогревать бетон в мелкощитовой опалубке: сколько нужно провода, какую станцию взять и как не сжечь петли. Начните с калькулятора — он посчитает провод и подскажет, хватит ли одной станции.
Калькулятор провода ПНСВ
Выберите конструкцию и введите размеры. Калькулятор посчитает объём бетона, длину провода ПНСВ-1,2 и число петель с разбивкой по фазам, сколько нужно бухт и холодных концов АПВ-4, а также проверит, хватит ли трансформатора ТСДЗ-63, ТСДЗ-80 или станции КТПТО-80 на выбранной ступени напряжения.
Когда бетону нужен прогрев
По СП 70.13330.2012 условия считаются зимними, когда среднесуточная температура воздуха ниже +5 °C, а минимальная за сутки — 0 °C и ниже. В такую погоду цемент твердеет очень медленно, а при переходе через ноль свободная вода в смеси превращается в лёд.
Замерзание вредит бетону дважды:
- Твердение останавливается. Без жидкой воды цементный камень не образуется.
- Появляются микротрещины. Вода при замерзании расширяется примерно на 9% и разрывает связи между цементом, заполнителем и арматурой. После оттаивания прочность уже не восстанавливается.
Задача прогрева — дать бетону набрать критическую прочность раньше, чем он может замёрзнуть. Для ненагруженных монолитных конструкций это 30–50% проектной прочности в зависимости от класса бетона, а если опалубку снимают под нагрузку — не меньше 70%.
Мелкощитовая опалубка зимой
Мелкощитовая опалубка — стальные щиты с ламинированной фанерой, которые собирают вручную без крана. Наши щиты высотой 1200 или 1500 мм и шириной от 150 до 600 мм весят от 9,35 до 21,3 кг: из них собирают стены, ленточные и столбчатые фундаменты, ростверки и колонны.
Зимой у такой опалубки есть особенности, которые надо учесть в проекте прогрева:
- Металл уводит тепло. Щиты узкие, поэтому на каждый квадратный метр приходится много стальных рёбер и стыков. Через них бетон у поверхности остывает быстрее всего — особенно в углах и у замков.
- Фанеры мало для сильного мороза. Ниже −10 °C щиты утепляют: полости между рёбрами заполняют плитами экструдированного пенополистирола или минеральной ватой толщиной около 50 мм, а снаружи закрывают от ветра укрывным пологом.
- Нужна зимняя смазка. Палубу перед сборкой обрабатывают разделительной смазкой, которая не густеет на морозе.
Совет: не пытайтесь компенсировать плохое утепление повышением ступени напряжения. Провод перегреет бетон вокруг себя, а у стальных рёбер бетон всё равно замёрзнет.

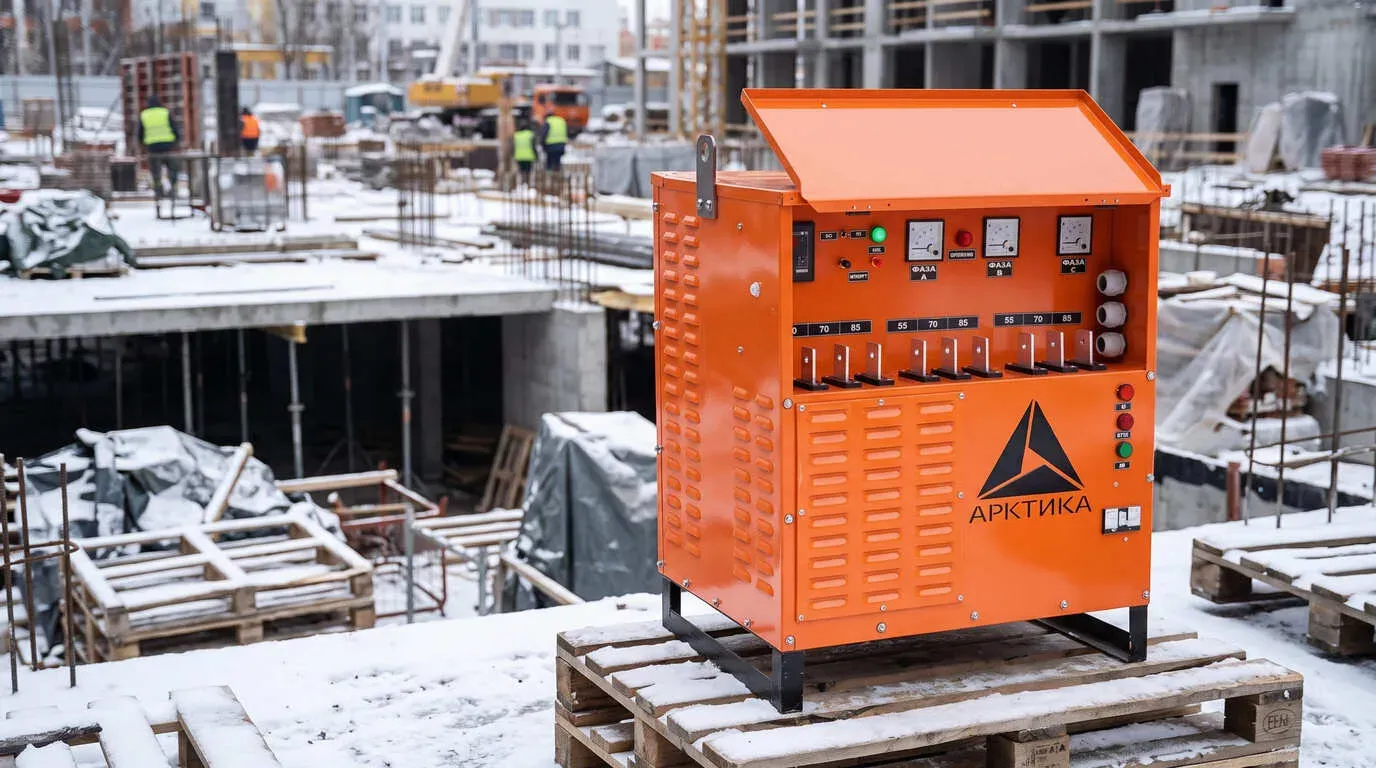

Трансформатор для прогрева: ТСДЗ-63, ТСДЗ-80 или КТПТО-80
Провод ПНСВ нельзя включать в сеть 380 В напрямую: его питают пониженным напряжением 45–95 В от специального трансформатора. В нашем каталоге три станции:
| ТСДЗ-63 | ТСДЗ-80 | КТПТО-80 | |
|---|---|---|---|
| Мощность | 63 кВА | 80 кВА | 80 кВА |
| Ступени напряжения | 55, 65, 75 В | 45, 55, 75 В | 55, 65, 75, 85, 95 В |
| Допустимый фазный ток | 450 / 400 / 350 А | 600 / 500 / 450 А | 520 А на 55–65 В, 471 А на 75–95 В |
| Охлаждение | воздушное принудительное | воздушное принудительное | — |
| Регулировка температуры | автоматическая или ручная | автоматическая или ручная | — |
| Защита корпуса | IP23 | IP23 | IP22 |
| Габариты | 760 × 640 × 960 мм | 760 × 640 × 960 мм | 1000 × 900 × 1400 мм |
| Масса | 300 кг | 320 кг | до 700 кг |
Как выбрать под мелкощитовую опалубку:
- ТСДЗ-63 — для небольших захваток: фундамент частного дома, несколько колонн, стена подвала. Подходит, когда на объекте мало выделенной мощности.
- ТСДЗ-80 — больше тока на фазу при той же компактности. Есть ступень 45 В — удобно начинать разогрев мягко. Ступени 65 В у него нет: петли рассчитывайте на 55 или 75 В.
- КТПТО-80 — пять ступеней до 95 В и длительный режим работы, средний объём прогрева — 45 м³. Для мороза и тонких конструкций, где нужен запас по напряжению. Весит до 700 кг, поэтому переставлять её по площадке придётся краном или манипулятором — учтите это, если опалубку вы собираете вручную как раз чтобы обойтись без крана.
Сколько петель потянет станция на нужной ступени, показывает калькулятор выше: он проверяет и фазный ток, и мощность.
Как рассчитать провод ПНСВ
Греющий элемент — провод ПНСВ-1,2: стальная жила 1,2 мм в ПВХ-изоляции. Её сопротивление — около 0,15 Ом на метр. Есть и более толстый ПНСВ-1,4: сопротивление у него меньше, поэтому петли из него длиннее — их рассчитаем по запросу.
Основные цифры для ПНСВ-1,2:
- Нагрузка на метр провода — 30–35 Вт/м в армированных конструкциях и 35–40 Вт/м в неармированных. Больше нельзя: бетон вокруг жилы перегреется, а изоляция расплавится.
- Ток в петле — 14–16 А.
- Длина петли зависит от ступени напряжения: L = U / √(R × p), где U — напряжение, R — сопротивление метра провода, p — нагрузка на метр. Например, на 65 В при 32 Вт/м: 65 / √(0,15 × 32) ≈ 30 м.
- Расход — в среднем 50–60 м провода на 1 м³ бетона: меньше для массивных конструкций в слабый мороз, больше для тонких стен и колонн в сильный.
- Шаг укладки — 50–200 мм, в тонких стенах и густо армированных колоннах — 80–150 мм.
Петлю нельзя укорачивать «на месте». Короткая петля имеет меньшее сопротивление: ток вырастет выше 20 А, и жила перегорит прямо в бетоне. Слишком длинная петля, наоборот, почти не греет. Поэтому провод режут на петли одной расчётной длины, а остаток бухты в работу не идёт — калькулятор считает бухты именно так.
Пример. Стена 6 × 3 м толщиной 200 мм — это 3,6 м³. При −15 °C по расходу выходит около 200 м провода — это 7 петель по 30 м на ступени 65 В. Число петель округляем до 9, чтобы на каждую фазу пришлось по три: всего около 270 м. Из бухты 110 м выходят три целые петли, значит нужно три бухты и 18 м провода АПВ-4 на холодные концы.
Монтаж петель в мелкощитовую опалубку
- Раскладка по арматуре. Пока второй ряд щитов не закрыт, петли ПНСВ раскладывают вдоль стержней арматуры и крепят вязальной проволокой, не пережимая изоляцию.
- Отступ от опалубки. Провод должен быть внутри бетона и не касаться фанеры, стяжных винтов и трубок-фиксаторов толщины стены — отступ от палубы 25–50 мм.
- Холодные концы. На воздухе под током провод ПНСВ перегорает за секунды: охлаждает его только бетон. Поэтому к обоим концам каждой петли прикручивают или опрессовывают через гильзу отрезки алюминиевого провода АПВ-4 длиной 0,5–1,5 м. Наружу из опалубки выходит только АПВ — он остаётся холодным.
- Скрутки — в бетон. Место соединения ПНСВ и АПВ изолируют и опускают ниже уровня заливки на 50–100 мм.
- Подключение по фазам. Петли делят поровну между фазами A, B и C и подключают к выводам низкого напряжения станции через магистральный кабель.
- Прозвонка. После сборки щитов каждую петлю проверяют мультиметром или мегаомметром: цепь цела и нет замыкания на арматуру и раму опалубки.
Заливка и режим прогрева
Перед заливкой основание и старый бетон очищают от снега и наледи. Отогревать их горячей водой или паром нельзя — только тёплым воздухом от тепловых пушек под укрытием.
Смесь с противоморозными добавками привозят тёплой — обычно +15…+25 °C. Уплотняют её глубинным вибратором, не задевая булавой витки провода и стяжки опалубки. После уплотнения цепи проверяют ещё раз, а открытый верх сразу укрывают плёнкой и утеплителем.
Напряжение подают только когда все петли и скрутки уже в бетоне. Дальше прогрев идёт в три этапа:
- Разогрев. Температура в бетоне растёт не быстрее 5 °C в час для массивных конструкций и до 10 °C в час для стен и колонн. Начинают с нижней ступени, проверяют, что токи по фазам одинаковые, и переходят на рабочую.
- Выдерживание. Температуру держат на уровне +40…+60 °C — обычно 24–48 часов, пока бетон не наберёт нужную прочность. На станциях с автоматикой температуру держит термодатчик, на ручных — оператор понижает ступень или отключает нагрузку. Провод ПНСВ рассчитан на работу не выше +80 °C.
- Остывание. Станцию не выключают резко и опалубку сразу не снимают: перепад между горячим бетоном и морозом даст трещины. Конструкция остывает не быстрее 5 °C в час, массивная — 2–3 °C в час.
Температуру записывают каждые 2 часа в первые сутки и не реже чем через 4 часа потом. Для замеров при сборке опалубки закладывают трубки-скважины с маслом — в самых холодных местах: в углах щитов, внизу стены и в верхнем ярусе.
Когда можно снимать щиты
Опалубку снимают, когда выполнены два условия:
- Прочность бетона подтверждена — испытанием образцов, которые твердели в тех же условиях, или неразрушающим методом по ГОСТ 22690.
- Бетон остыл настолько, что разница между его поверхностью и воздухом не больше 20 °C для тонких конструкций. После снятия щитов конструкцию укрывают.
Холодные концы АПВ после отключения срезают вровень с бетоном.
Безопасность
- Подключают станцию и переключают ступени электромонтёры с группой по электробезопасности не ниже III.
- Корпус станции, опалубку и арматурный каркас заземляют.
- Станцию и прогреваемую захватку ограждают, вешают предупреждающие плакаты, ночью включают освещение.
- Ступени напряжения переключают только при отключённом вводе. Под нагрузкой в сотни ампер возникает дуга: выгорают контакты и можно получить травму.
- Пока петли под напряжением, щиты не рихтуют, замки не подтягивают и бетон не вибрируют без диэлектрических средств защиты.
Частые ошибки
| Ошибка | Что происходит | Как правильно |
|---|---|---|
| ПНСВ выведен наружу без холодных концов | Провод перегорает на границе бетона и воздуха в первые минуты | Холодные концы из АПВ-4, скрутки в бетоне на 50–100 мм |
| Петли разной длины или укороченные | Ток в коротких петлях выше 20 А, жила перегорает | Все петли одной расчётной длины |
| Плохое утепление «лечат» ступенью напряжения | Перегрев вокруг провода и промерзание у стальных рёбер щитов | Сначала утеплить щиты и укрыть пологом |
| Петли неравномерно распределены по фазам | Перегрев одной обмотки трансформатора, срабатывает защита | Одинаковое число петель на каждую фазу, сверка по амперметрам |
| Датчик автоматики стоит вплотную к проводу | Автоматика отключает прогрев, пока углы ещё холодные | Датчик — между витками, плюс замеры в угловых скважинах |
| Сухой трансформатор стоит под снегом | Вентиляторы затягивают снег и пыль в обмотки | Ставить станцию под навесом и продувать от пыли |
Частые вопросы
Сколько провода ПНСВ нужно на 1 м³ бетона?
В среднем 50–60 метров ПНСВ-1,2 на кубометр: ближе к 50 м — для массивных фундаментов в слабый мороз, ближе к 60 м — для тонких стен и колонн в сильный. Точное количество для вашей конструкции посчитает калькулятор в начале статьи.
Какой длины делать петлю из ПНСВ-1,2?
Длина зависит от ступени напряжения трансформатора: примерно 25 м на 55 В, 30 м на 65 В и 34 м на 75 В при нагрузке 32 Вт/м. Все петли должны быть одной длины, укорачивать их нельзя.
Зачем нужны холодные концы из провода АПВ?
Провод ПНСВ под током охлаждается только бетоном и на воздухе перегорает за секунды. Поэтому из бетона выводят алюминиевый провод АПВ-4: он почти не греется. Скрутку ПНСВ с АПВ изолируют и погружают в бетон на 50–100 мм.
Сколько петель можно подключить к ТСДЗ-63?
Это зависит от ступени напряжения и длины петель: станция ограничена и фазным током (450, 400 или 350 А), и мощностью 63 кВА. Например, на 65 В при петлях по 30 м — около 66 петель. Для своей конструкции проверьте в калькуляторе.
Чем ТСДЗ отличается от КТПТО?
ТСДЗ-63 и ТСДЗ-80 — компактные трансформаторы массой 300–320 кг с воздушным охлаждением и тремя ступенями напряжения. КТПТО-80 весит до 700 кг, имеет пять ступеней до 95 В и рассчитана на длительную работу: она нужна в сильный мороз и для тонких конструкций.
При какой температуре нужно греть бетон?
По СП 70.13330.2012 — когда среднесуточная температура опускается ниже +5 °C, а минимальная за сутки — до 0 °C и ниже. В такую погоду без прогрева или противоморозных добавок бетон не наберёт прочность до замерзания.
Оборудование для прогрева бетона в РКС
В разделе «Прогрев бетона» — всё для электропрогрева: трансформаторы ТСДЗ-63 и ТСДЗ-80, станция КТПТО-80, провод ПНСВ-1,2 и ПНСВ-1,4, провод АПВ-4 для холодных концов и укрывной полог. Там же, у нас — мелкощитовая опалубка, тепловые пушки и глубинные вибраторы.
Пришлите размеры конструкции или результат калькулятора — менеджер проверит схему прогрева и соберёт комплект под ваш объект с доставкой по Дальнему Востоку.
